合肥变压器的组成部件及效果
文章出处： 人气：发表时间：2018-10-20 19:48

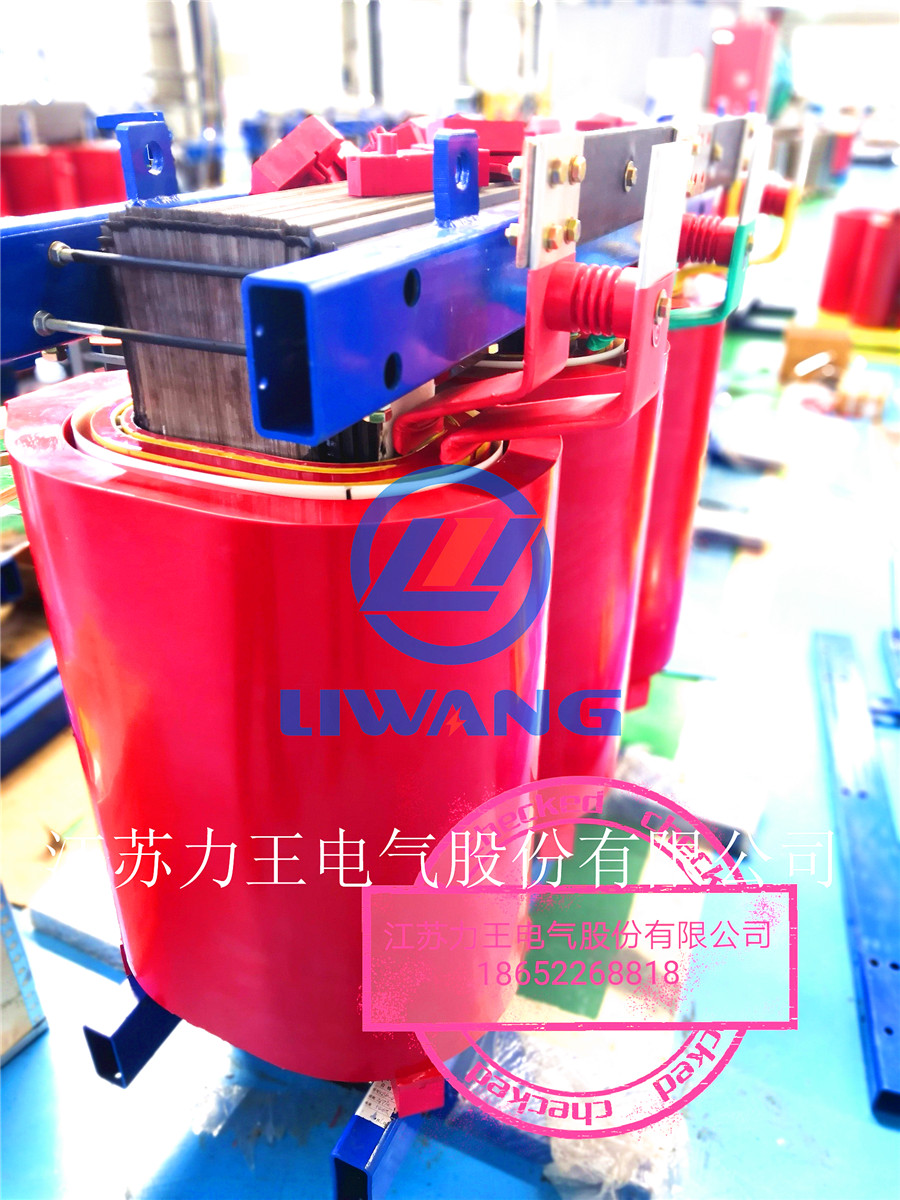

变压器组成部件包含器身（铁芯、绕组、绝缘、引线）、变压器油、 变压器油箱和冷却设备、调压设备、保护设备（吸湿器、安全气道、气体继电器、储油柜及测温设备等）和出线套管。
变压器规划的根本问题是磁通和电流密度。变压器的电流与容量成正比，电流密度的巨细（即导线的粗细）依照导体的发热量来考虑。关于磁通，电磁学的根本关系式为u=4.44fwΦ，其间u为电压；f为频率，在这里为50Hz，定值；w为线圈的匝数；Φ是磁通量。
由于硅钢片的磁通密度B遭到资料的约束，一般仅能规划到1.4-1.8特斯拉，而Φ=BS,所以，要增大Φ，一般只能增大铁芯的截面积。变压器的铁芯一般为三相柱式，铁芯的截面积依照上述公式能够断定，铁芯窗口的巨细则要考虑把线圈放进去为准则。容量越大的变压器，导线越粗，铁芯的窗口就需要越大。
在变压器的规划中，铜和铁的用量能够均衡考虑。由于一旦变压器的容量断定了，电流就断定了，导线的粗细也就断定了，增大匝数W，磁通Φ就能够小一些，铁芯的截面积就能够小一些，可是要把这些匝数绕进去，铁芯的窗口要大一些；相反，减小匝数W，磁通Φ就要大一些，铁芯的截面积要大一些，可是铁芯的窗口能够小一些。
变压器规划的根本问题是磁通和电流密度。变压器的电流与容量成正比，电流密度的巨细（即导线的粗细）依照导体的发热量来考虑。关于磁通，电磁学的根本关系式为u=4.44fwΦ，其间u为电压；f为频率，在这里为50Hz，定值；w为线圈的匝数；Φ是磁通量。
由于硅钢片的磁通密度B遭到资料的约束，一般仅能规划到1.4-1.8特斯拉，而Φ=BS,所以，要增大Φ，一般只能增大铁芯的截面积。变压器的铁芯一般为三相柱式，铁芯的截面积依照上述公式能够断定，铁芯窗口的巨细则要考虑把线圈放进去为准则。容量越大的变压器，导线越粗，铁芯的窗口就需要越大。
在变压器的规划中，铜和铁的用量能够均衡考虑。由于一旦变压器的容量断定了，电流就断定了，导线的粗细也就断定了，增大匝数W，磁通Φ就能够小一些，铁芯的截面积就能够小一些，可是要把这些匝数绕进去，铁芯的窗口要大一些；相反，减小匝数W，磁通Φ就要大一些，铁芯的截面积要大一些，可是铁芯的窗口能够小一些。
