关键词:储油柜;变压器;检修;特点

一、引言


姚桥煤矿现主要使用隔膜式储油柜和胶囊式储油柜两种。储油柜是变压器常见保护装置中的油处理保护装置。熟悉、掌握储油柜的工作原理、优缺点、故障原因及其检修方法对变压器日常维护,延长变压器使用寿命至关重要。


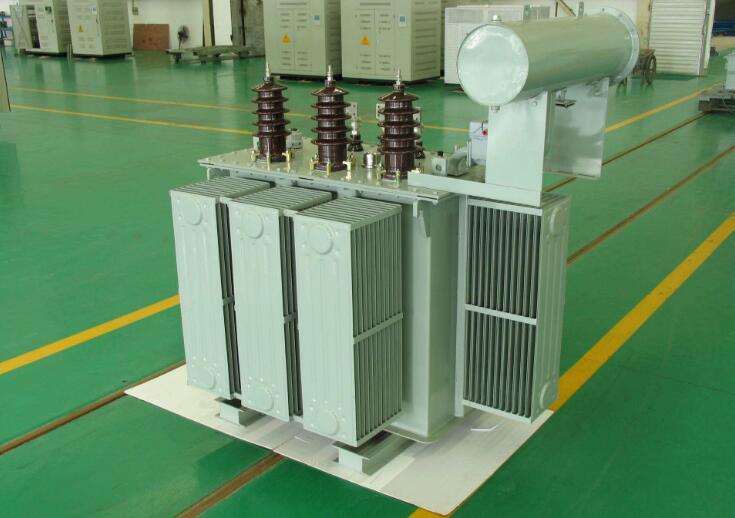

二、变压器储油柜作用

1、当变压器油的体积随着油的温度膨胀或缩小时,油枕(储油柜)起储油或补油的作用,保证油箱内充满油,同时也使变压器缩小了油与空气的接触面积,可减少油的劣化速度。其侧面还装有油标管(铁磁油位计),用以监视油位变化。其体积大小是以在冬季停用时看得见和夏季最大负荷时不溢出为标准的,约为变压器油体积的1/10。对于铁磁油位计其指示值应与变压器本体上的温度-油位曲线相对应。


2、变压器的油枕(储油柜)分本体(油箱)和分接开关油枕(储油柜)两种。要求本体油位略高于分接油位,以防止分接油箱的油渗入本体油箱,影响变压器本体油箱油的绝缘。因为分接油箱的油还有灭弧作用,油的劣化快且杂质多。分接开关滤油机的作用就是在有载分接开关每次动作调压后自动滤油一次。


三、变压器储油柜分类及特点

(1)不带安全气道和气体继电器的储油柜(用在6300kv・A及以下变压器);


(2)带有安全气道和气体继电器的储油柜(用在800~63000kv・A变压器);


(3)隔膜式或胶囊式的储油柜(用在80000kv・A及以上变压器);


我矿现主要使用隔膜式储油柜和胶囊式储油柜两种。双密封防渗漏隔膜式储油柜是有两个半圆体构成的,其中装有一个半圆式隔膜,隔膜浮在油面上,岁随油面的变化而浮动,使油面与大气分开,从而起到调节油量和阻止油与大气接触。


四、储油柜常见故障及检修方法


储油柜常见的故障有渗漏油;油位计玻璃管有油垢,不透明;柜内锈蚀;隔膜密封不良;油连接管堵塞;胶囊破裂等。


1、检修方法


(1)准备好吊储油柜的吊车或起重工具。


(2)将储油柜内的油全部放净,并关闭储油柜下边的油门。


(3)将储油柜与气体继电器的连接法兰螺钉拆下。


(4)将储油柜拴好绳,并使吊车吊上劲,然后将储油柜与油箱支架连接螺钉拆下。检查无异常现象时,将储油柜吊起,然后放在地上,吊起放下时要注意勿损伤油位计和油门。


(5)检查储油柜有无缺陷,有无渗漏油点,做好标志。


(6)将储油柜内全部油放净,尤其沉积脏油要放出。


(7)用合格变压器油冲洗储油柜内部,如果锈蚀严重,可用火碱水冲洗。


(8)凡有渗漏油部位要进行补焊。


(9)将储油柜与安全气道之间加气管开孔,加锁母。


(10)储油柜的油门要密封好,不存在渗漏油现象。


(11)外部进行清理,擦拭干净,必要时要进行喷漆。


(12)储油柜两端改开启式结构,油位计改双通式,按设计图样施工。


(13)储油柜检修全部密封后要做密封检查,用50kpa油压试漏,经6h不渗漏为合格。


(14)全部检修合格后,用吊车将储油柜与气体继电器的法兰上好螺钉并拧紧,然后再将储油柜支架螺钉拧紧。


(15)将储油柜与安全气道的连接钢管上好。


(16)将储油柜与安全气道的连接钢管上好。


(17)最后将储油柜的油门打开。


(18)对于全密封式储油柜,还要检查隔膜或胶囊袋是否密封完好。要拆下来做充气试验,如有漏气,可在漏气处除油,然后用聚硫橡胶粘补,最后试漏。对于严重裂损的隔膜要更新。


(19)胶囊式储油柜取出胶囊倒出积水要做密封试漏,可进行气压检查,压力为20~30kPa,时间12h,无渗漏为合格。也可将充气胶囊浸泡在清水池中检查,不冒气泡为合格,时间不少于12h。更换全部密封垫。


合格的胶囊用干净布擦净放入储油柜内,气体继电器的连管口应加焊挡罩,防止胶囊堵塞连管口。为防止油进入胶囊,胶囊出口应高于油位计和安全气道连管,并保证相互连通。


(20)隔膜式储油柜在检修前试油压,其压力为20~30kPa,时间为12h,应无渗漏。拆下各部分的连管要清洗干净,拆下指针式油位计连杆和油位计,检查后保存。


分解法兰螺栓,取下上节油箱,取出隔膜清理干净。清扫上下节油箱,最后外壁刷油漆,内壁刷绝缘漆,要求漆膜均匀。更换所有密封胶垫,要求无渗漏现象。


(21)按解体相反的程序进行组装。


2、注油步骤


(1)打开储油柜上部排气口及油位指示端得呼吸口,用气泵从呼吸口向内充气,当窗口油位指示接近0时即可;也可以将油位指示直接调整到与油温对应的刻度,关闭呼吸阀门。


(2)从储油柜下部注油口注入变压器油,直至排气口排净空气稳定出油后,关闭排气口,同时停止注油;


(3)第一次注油后静置1小时,以便油中气体充分析出;


(4)第二次向储油柜注油并同时从排气口排出,直到排气口稳定出油后,可靠关闭排气口,同时停止注油;


(5)根据现场实测变压器绝缘油的温度,查对厂家提供的“油位-油温曲线”标牌,找到对应的油位,然后从注油口放油使油位指示最终达到该油位后可靠关闭注油口,完成注油过程;


(6)完成注油过程后,检查各管口情况;下部注油口及上部排气口可靠密封,油位指示端呼吸口敞开。


我矿2010年胶囊式储油柜出现了假油位现象。1月28日,35KV变电所的1#主变报油位低,但处理后发现油位并不低,而是气囊裹住了浮球二造成油位过低。

五、结论

储油柜对油浸式变压器的正常运行具有极其重要的保护作用,目前市面上的各类储油柜都存在许多缺陷。由于我们国家材料材质和工艺水平所限,全密封隔膜式储油柜运行一段时间以后,其柜檐大部分存在渗漏油的现象。而波纹式储油柜受金属膨胀器制造工艺限制,致使机械寿命短,动作不灵活。

通过对变压器储油柜的初步探索,对未来我国变压器储油柜的发展方向有了比较清晰的轮廓,技术上、工艺上、材料上都需要跨越式的发展。增加对储油柜研究课题的投入,加大技改力度、推进技术多元化、从而促进新产品的更新换代。
