1 总则

1.1 本设备技术规范书适用于10kV干式变压器设备，规范书提出了对设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 买方在本规范书中提出了最低限度的技术要求，并未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，卖方须提供一套满足本规范书和现行有关标准要求的产品及其相应服务

1.3 如果卖方没有以书面形式对本规范书的条款提出异议，则意味着卖方提供的设备（或系统）完全满足本规范书的要求。如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。

1.4 卖方提供详细的供货清单，对于属于整套设备运行和施工所必需的部件，即使本技术规范未列出或数目不足，卖方仍须在执行合同时补足。

1.5 本技术规范书所使用的标准如遇与卖方执行的标准不一致时，按较高标准执行。如果本协议书与现行使用的有关中国标准以及中国行业标准有明显抵触的条文，卖方应及时书面通知买方解决。如买方有除本协议书以外的其他要求，应以书面形式提出，经双方讨论、确认后，载于本协议书。

1.6 合同中同一参数出现不一致时，将按照满足工程质量及有利于买方要求的原则修改确定。

1.7 所有计量单位应采用国际单位制。

2 设备运行环境条件

2.1 安装及出线方式

本设备为户内安装，高压侧与10kV电缆连接，低压侧出线（侧出方式）与0.4kV配电柜连接（与低压配电柜并柜安装）。

2.2 环境条件

环境条件如下所列：

海拔高度：≤1000m；地震基本烈度为6度

平均相对湿度：6月：60；7月：80；8月：85

年平均降水量：862.3mm；最大降水量：399.1mm；

防污等级：Ⅳ级 （爬电比距：31mm/kV）

3 遵守的标准和规范

设备制造应遵守下列规范和最新国家标准,但不限于此:

GB1094 《电力变压器》

GB6450 《干式电力变压器》

GB/T10228-2008 《三相树脂绝缘干式电力变压器技术条件》

GB/T16927-97 《高电压试验技术》

GB7354-87 《局部放电测量》

GB50150-91 《电气装置安装工程电气设备交接试验标准》

JB/T501-91 《电力变压器试验导则》

GB4208 《外壳防护等级的分类》

GB5273 《变压器高压电器和套管的接线端子》

JB2426 《发电机和变电所自用变压器》

4 设备技术规范

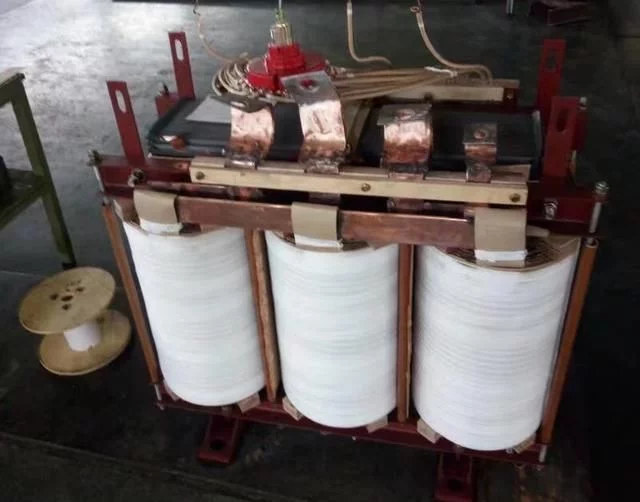

4.1 设备参数

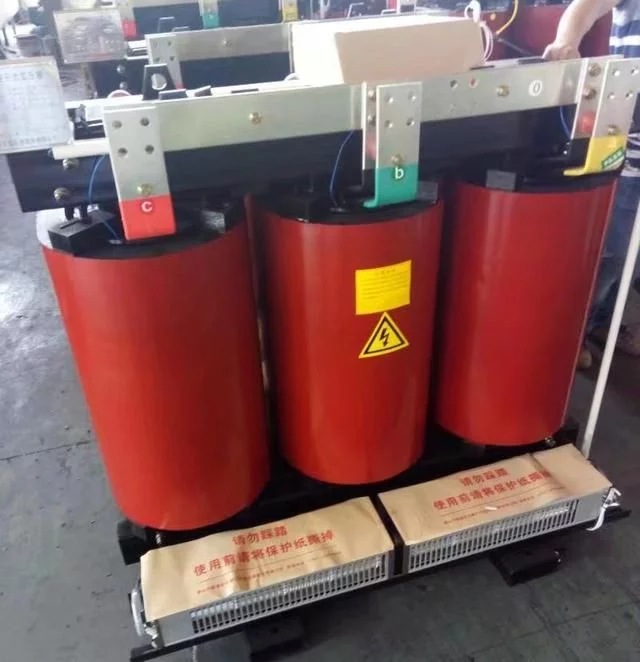

型号：SCB10

额定容量： 500kVA, 630kVA, 800kVA

额定电压：10±2×2.5%/0.4 kV

额定频率：50 Hz

联结组别：Dyn11

阻抗电压： 4%(500kVA), 6%（630kVA）, 6%（800kVA）

绕组最大允许温升：100 K 允许最高温度：155℃

绝缘等级： F级

绝缘水平高压侧：标准雷电冲击耐受电压 75 kV

工频耐受电压（1min） 35kV

低压侧: 工频耐受电压（1min）3 kV

空载损耗：1040W(500kVA), 1300W(630kVA),1520W(800kVA)

负载损耗： 5160W(500kVA),5960W(630kVA),6960W(800kVA)

局部放电：≤10 PC

防护等级：IP20

冷却方式：AN/AF

4.2 技术性能要求

4.2.1 噪音水平：变压器应符合GB、DL、IEC最新标准的要求，特别是针对干式变压器的IEC726和IEC551标准对噪声测试的要求。

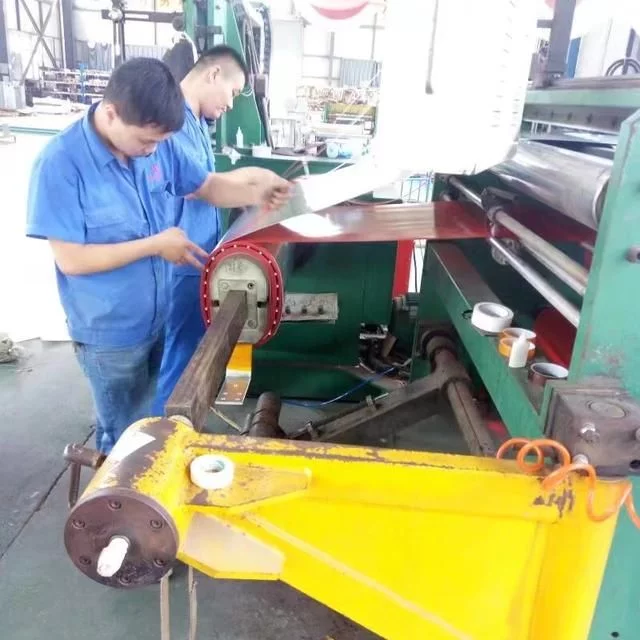

4.2.2 变压器能承受低压侧出口三相短路,绕组不变形，部件不发生损坏。卖方应保证变压器高、低压绕组及其辅助设备（如支持绝缘子，无载切换电压连接片等）在变压器高压侧系统阻抗为零(电源为无穷大)，在1.05倍额定最高分接电压下，变压器低压侧绕组出口发生三相金属性短路变压器不致出现有害的机械和热应力以及电气性能损伤，高低压绕组材质为铝。

4.2.3铁心通过可拆卸的接地联接片接地。铁芯的磁通密度选择应使变压器在过负荷运行时不会饱和。铁芯损耗、励磁电流和磁噪音水平限制在最低限度。局部放电量不大于10pc。铁芯和金属件需有防腐蚀的保护层，避免锈蚀。

4.2.4 具有良好的防潮性，可以在100%湿度下正常运行，长期停用后不经干燥即可投入运行。

4.3变压器温控器及风扇

4.3. 1 变压器应配备一套温度监控器和智能温度显示器。温度监控器具有自动控制风扇功能、温度升高报警功能和温度过高启动远方跳闸功能，可进行设定和调整。应予留二对超温报警辅助接点，报警及跳闸信号接至DCS系统中。

4.3. 2 温控器和温度显示器可通过预埋在绕组中的PT100测温元件自动监测并循环显示三相低压绕组最热点温度，可输出三相绕组温度的4～20mA直流摸拟信号上传到DCS系统，测温元件采用三线制，所有信号均接至端子排。温控器和温度指示器布置在外壳上,安装便于操作及观察的适当位置并考虑温度对监控器及数显指示器的影响。

4.3. 3 风扇电机采用AC220V供电，满足低噪音、无震动、长寿命的使用要求。风机采用优质不锈钢板和高强度铝合金搭扣组合而成。

4.3. 4 变压器风扇的配置和布置合理，风扇能够手动或自动控制，并可通过操作开关实现不同运行状态。自动控制时，在自然风冷的运行状态下，当绕组温度超过规定值时，能自动启动风机并输出信号；当绕组温度继续升高，超过规定值时发出报警信号；绕组温度继续升高并超过允许值时输出跳闸信号。当绕组温度降低到规定值时，能自动停运风机。

4.3.5 卖方应成套提供变压器喷塑保护外壳,外壳材料为普通铁质板材。除通风孔外，其余部分不应开孔。柜体正面及背面留有双扇门，以方便检修和维护，但门关闭后应具有与外壳相同的防护等级。

4.3.6 卖方须配合开关柜厂家确认开孔尺寸、位置、距离。

4.3.7变压器应配备起重用吊环。

4.3.8 变压器装有铭牌，铭牌用不锈钢材料制成，并安装在明显的位置上。

4.3.9 变压器在出厂前进行例行试验及型式试验（或提供同等级变压器的型式试验报告），所有试验均在厂内完成。

4.3.10 卖方提供的设备符合本规范书中的各项标准，并不低于有关厂标和行业标准要求。对配套的附属设备也 符合相应的行业标准，并有试验报告和产品合格证。

5检验/试验和性能验收试验

5.1 工厂检验是质量控制的一个重要组成部分。卖方须严格进行厂内各生产环节的检验和试验。卖方提供的合同设备须签发质量证明、检验记录和测试报告，并且作为交货时质量证明文件的组成部分。

5.2 检验的范围包括原材料和元器件的进厂，部件的加工、组装、试验至出厂试验。

5.3 卖方检验的结果要满足技术协议的要求，如有不符之处或达不到标准要求，卖方要采取措施处理直至满足要求，同时向买方提交不一致性报告。卖方发生重大质量问题时将情况及时通知买方。

5.4 型式试验：制造厂提供同类产品的型式试验报告。

5.5 出厂试验：

外观检查、绕组直流电阻测量、绝缘电阻测量、变压比和电压矢量关系测定、工频耐压试验、空载试验(包括空载损耗和空载电流)、负载试验(包括负载损耗和阻抗电压)、感应耐压试验、局部放电量测量。

5.6 现场实验：

绕组直流电阻测量、 检查所有分接头变比、 检查变压器的三相结线组别、测量与铁芯绝缘的各紧固件的绝缘电阻、冲击合闸试验：在额定电压下空载冲击合闸5次，无异常(在电厂试运时进行)、检查相位。

6 技术服务

卖方现场服务人员的目的是使所供设备安全、正常投运。

卖方现场服务人员的任务主要包括设备催交、货物的开箱检验、设备质量问题的处理、指导安装和调试、参加试运和性能验收试验。

在安装和调试前，卖方技术服务人员向买方技术交底，讲解和示范将要进行的程序和方法。对重要工序（见下表），卖方技术人员要对施工情况进行确认和签证，否则买方不能进行下一道工序。经卖方确认和签证的工序如因卖方技术服务人员指导错误而发生问题，卖方负全部责任。

卖方对其现场服务人员的一切行为负全部责任。
