【解决方案】中豪变压器行业仿真解决方案

文章出处: 人气:发表时间:2018-04-28 09:38

(一)行业现状和压力
        目前,我国注册的变压器生产企业超过1000家,行业竞争越来越激烈,企业一方面面临研发设计、品牌塑造、高新技术专业人才引进、跨国营销体系的建立等方面的挑战,另一方面,面对外资企业进入本土市场,国内变压器大企业竞相兼并重组,小企业则陷入价格战中,生存状况不佳。行业现状与压力可以概括为四点:
1.产品质量问题突出
2.低端产能过剩,利润率低
3.高端研发不足
4.竞争激烈,价格战
        解决这些问题的关键点在于企业把握住变压器市场的发展趋势,提高自身产品的品质和技术实力,也就是在设计环节进行新技术的引进和技术创新。

(二)云道智造解决方案



1.CAE仿真价值与发展

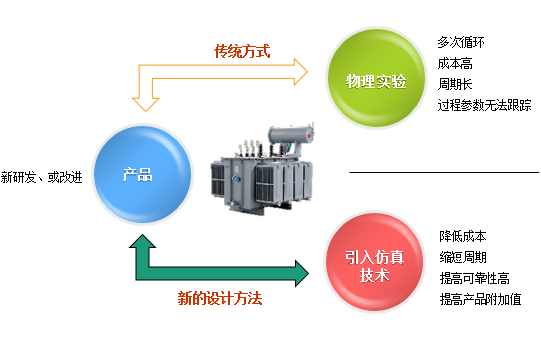

        近几年来,在变压器产品的生产制造企业中,特别是国外大型变压器厂商在5-10年前已经认识到传统设计方式对市场反应较慢,新市场拓展乏力,次品率无法有效控制等不良因素,为了扩大市场占有率及利润,很早就在设计过程中引入了仿真技术,如ABB公司在变压器业务上,现在已经形成了一条完整的仿真体系,对其变压器的市场拓展及市场竞争方面起到了关键作用。

        CAE仿真在企业整个PLM中的占比以及服务与产品的变化趋势从CIMData的图表中可以看出。




2.变压器仿真解决方案

云道智造业务:
•CAE行业解决方案:提供基于各个行业特点的完整分析、优化方案;
•CAE工程咨询:与实验结果比较,指导设计;
•专用软件定制:帮助客户进行信息化改造,提供软件工具选配方案;
•CAE培训:标准培训,高级培训,以项目带培训。


结构分析:壳体
        对大型变压器的外壳进行刚度与强度计算,分析在正常工况和极端工况下,变压器外壳的变形和应力,验证外壳设计是否满足变压器工作的要求。

电磁场分析:
        计算变压器的磁场分布,获得铁心、绕组、夹件、油箱等结构件中的磁场分布以及变压器油中的漏磁场分布;并考虑集肤效应,计算油箱壁、夹件等屏蔽件中的涡流分布以及电磁力、电感等其他物理参数,评估变压器的性能。

热耦合分析:
        在得到焦耳热分布结果的基础上,对变压器进行流热耦合分析,可以计算获取变压器内部的流场分布和温度场分布,能够掌握变压器结构布置对内部流场和温度场的影响,为变压器设计的优化和评估提供量化的参考数据。

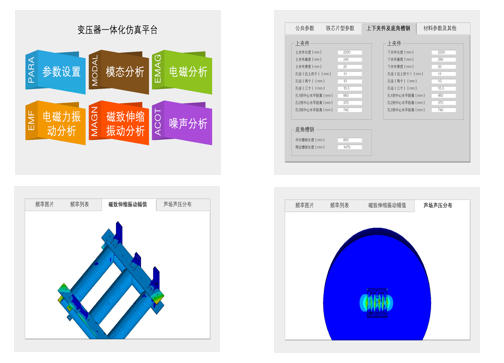

专业定制:
